Steckverbinder für Druckluftanlagen

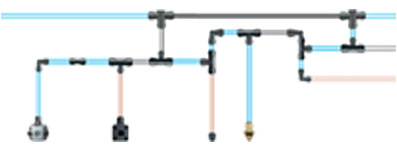

Mit diesem Verbindungssystem lassen sich schnell und einfach Rohrverbindungen für den Anschluss an Wandscheiben, Wartungseinheiten, Kompressoren usw. herstellen.
Das Rohr wird von Hand in den Steckverbinder geschoben und damit zuverlässig fixiert, ohne es zu verformen bzw. den Durchflussquerschnitt zu verengen.
Dieses Verbindungssystem ermöglicht das Verbinden von weichen Metall- und Kunststoffrohren und ist problemloswieder lösbar. Im Baukastensystem können durch einfaches Zusammenstecken Produktreihen erweitert werden.
Werkstoff: Acetalcopolymer schwarz, Nitril-O-Ring
Betriebsdruck: 0 bis 16 bar (Ø 4 - 8 mm), 0 - 10 bar (Ø 10 - 28 mm)
Temperaturbereich: -20°C bis +70°C
 |
Gerade Verbinder
| Ø D | Gewinde | Best.-Nr. |  |
| 4 | B08.001.13 | ||
| 5 | B08.002.13 | ||
| 6 | B08.003.13 | ||
| 8 | B08.004.13 | ||
| 10 | B08.005.13 | ||
| 12 | B08.006.13 | ||
| 15 | B08.007.13 | ||
| 22 | B08.009.13 | ||
| 28 | B08.010.13 |
Winkelverbinder
| Ø D | Gewinde | Best.-Nr. |  |
| 4 | B08.015.13 | ||
| 5 | B08.016.13 | ||
| 6 | B08.017.13 | ||
| 8 | B08.018.13 | ||
| 10 | B08.019.13 | ||
| 12 | B08.020.13 | ||
| 15 | B08.021.13 | ||
| 22 | B08.023.13 | ||
| 28 | B08.024.13 |
T-Verbinder
| Ø D | Ø d | Best.-Nr. |  |
| 4 | B08.028.13 | ||
| 5 | B08.029.13 | ||
| 6 | B08.030.13 | ||
| 8 | B08.031.13 | ||
| 10 | B08.032.13 | ||
| 12 | B08.033.13 | ||
| 15 | B08.034.13 | ||
| 22 | B08.036.13 | ||
| 28 | B08.037.13 | ||
| 22 | 15 | B08.186.13 |
Gerade Einschraubverbinder
| Ø D | Gewinde | Best.-Nr. |  |
| 4 | G 1/8 A | B08.040.13 | |
| 4 | G 1/4 A | B08.041.13 | |
| 5 | G 1/8 A | B08.042.13 | |
| 5 | G 1/4 A | B08.043.13 | |
| 6 | G 1/8 A | B08.044.13 | |
| 6 | G 1/4 A | B08.045.13 | |
| 8 | G 1/8 A | B08.046.13 | |
| 8 | G 1/4 A | B08.047.13 | |
| 8 | G 3/8 A | B08.048.13 | |
| 10 | G 1/4 A | B08.049.13 | |
| 10 | G 3/8 A | B08.050.13 | |
| 10 | G 1/2 A | B08.051.13 | |
| 12 | G 3/8 A | B08.052.13 | |
| 12 | G 1/2 A | B08.053.13 | |
| 22 | G 3/4 A | B08.056.13 |
Gerade Einschraubverbinder, Messing, Kegelgewinde
| Ø D | Gewinde | Best.-Nr. |  |
| 15 | 1/2" BSPT | B08.057.13 | |
| 22 | 3/4" BSPT | B08.058.13 | |
| 28 | 1" BSPT | B08.059.13 |
Einschraubstutzen
| Ø D | Gewinde | Best.-Nr. |  |
| 4 | G 1/8 A | B08.060.13 | |
| 4 | G 1/4 A | B08.061.13 | |
| 5 | G 1/8 A | B08.062.13 | |
| 5 | G 1/4 A | B08.063.13 | |
| 6 | G 1/8 A | B08.064.13 | |
| 6 | G 1/4 A | B08.065.13 | |
| 8 | G 1/8 A | B08.066.13 | |
| 8 | G 1/4 A | B08.067.13 | |
| 8 | G 3/8 A | B08.068.13 | |
| 10 | G 1/4 A | B08.069.13 | |
| 10 | G 3/8 A | B08.070.13 | |
| 10 | G 1/2 A | B08.071.13 | |
| 12 | G 3/8 A | B08.072.13 | |
| 12 | G 1/2 A | B08.073.13 | |
| 15 | G 3/8 A | B08.074.13 | |
| 15 | G 1/2 A | B08.075.13 | |
| 22 | G 1/2 A | B08.077.13 | |
| 22 | G 3/4 A | B08.078.13 | |
| 28 * | G 1 A | B08.079.13 |
* Messing
Einsteck-Reduzierverbinder
| Ø D | Ø d | Best.-Nr. |  |
| 5 | 4 | B08.084.13 | |
| 6 | 4 | B08.085.13 | |
| 6 | 5 | B08.086.13 | |
| 8 | 4 | B08.087.13 | |
| 8 | 5 | B08.088.13 | |
| 8 | 6 | B08.089.13 | |
| 10 | 6 | B08.090.13 | |
| 10 | 8 | B08.091.13 | |
| 12 | 8 | B08.092.13 | |
| 12 | 10 | B08.093.13 | |
| 15 | 10 | B08.094.13 | |
| 15 | 12 | B08.095.13 | |
| 22 | 15 | B08.096.13 | |
| 28 | 22 | B08.099.13 | |
| 28 | 15 | B08.100.13 |
Verschlussstopfen
| Ø D | Gewinde | Best.-Nr. |  |
| 4 | B08.103.13 | ||
| 5 | B08.104.13 | ||
| 6 | B08.105.13 | ||
| 8 | B08.106.13 | ||
| 10 | B08.107.13 | ||
| 12 | B08.108.13 | ||
| 15 | B08.109.13 | ||
| 22 | B08.111.13 |
Einsteck-Winkelverbinder
| Stutzen-AD | Rohr-AD | Best.-Nr. |  |
| 4 | 4 | B08.115.13 | |
| 5 | 5 | B08.116.13 | |
| 6 | 6 | B08.117.13 | |
| 8 | 8 | B08.118.13 | |
| 10 | 10 | B08.119.13 | |
| 12 | 12 | B08.120.13 | |
| 15 | 15 | B08.121.13 | |
| 22 | 22 | B08.122.13 |
Sicherungsringe
| passend zu Ø D | Best.-Nr. |  |
|
| 12 | B08.126.13 | ||
| 15 | B08.127.13 | ||
| 22 | B08.129.13 |
Wasserabscheider T-Verbinder
mit dem Wasserabscheider T-Verbinder wird ein Eindringen von Wasser in die Stichleitung vermieden.
| Ø D | Best.-Nr. |  |
|
| 22 | B08.188.13 |
Luftverteilerdose
auch als Durchgangs-Verteilerdose einzusetzen.
| Gewinde | Best.-Nr. |  |
|
| 5 x G 1/2 | zum Lieferumfang gehören 3 Stopfen |
B08.211.13 |
MS Wandscheibe
| Ø D | Gewinde | Best.-Nr. |  |
| 15 | G 1/2 | B08.215.13 | |
| 22 | G 3/4 | B08.216.13 |
Luftverteilerdosen
Kunststoffgehäuse mit Messing-Gewindeeinsätzen zur Wand- oder Deckenmontage
| Gewinde-Eingang | Gewinde-Ausgang | Best.-Nr. |  |
| G 1/2 | 2 x G 1/2 | B08.223.99 | |
| G 3/4 | 3 x G 1/2 | B08.221.99 |
